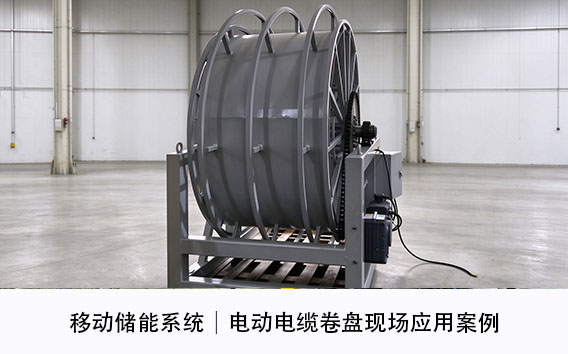

移动储能系统｜电动电缆卷盘现场应用案例

应用链路速览

一、项目工况背景

移动储能系统（集装箱式储能装置、移动储能电站等）是新能源领域的重要装备，用于应急供电、临时用电、新能源并网等场景，需通过大截面电缆对外输出电力。

本案例移动储能系统负载功率约 500kW，配套 0.6/1kV-4×150mm² 电缆两根并联供电，单根长度 50 米，电缆重量约 8.5kg/m。电缆粗、重，收放作业强度大，且大功率供电对收放控制与电气保护提出较高要求。

电动卷盘在集装箱内固定式安装，安装空间约 W2000×D1500×H2000，工作环境温度 -20℃～+50℃，湿度高（≤95% 无凝露），海拔不超过 2000m，属于高低温跨度大、空间紧凑的严苛工况。

二、原有痛点

• 电缆粗重收放费力：150mm² 大截面电缆单根 50 米、双根总重可观，人工盘绕收放劳动强度大、效率低。

• 拖地摩擦损伤：大截面电缆拖地移动，绝缘层磨损，存在供电安全隐患。

• 过收过放风险：收放无极限控制，易过收拉断电缆、过放滑脱，损坏设备。

• 电气保护要求高：500kW 级负载供电，短路、过流、过压等故障风险大，需完善电气保护。

• 断电应急困难：停电或故障时无法收放电缆，影响应急使用与转运。

• 集装箱环境严苛：空间紧凑、高低温跨度大、湿度高，对设备防腐与防护提出更高要求。

三、选型方案

经选型，移动储能系统配套江苏世泽环保科技有限公司定制电动电缆卷盘，按需求方技术要求设计与制造，适配 0.6/1kV-4×150mm² 电缆两根并联、单根 50 米，共同承担 500kW 负载电流。

主要技术配置

为什么选这款

• 大截面双缆适配：适配 150mm² 电缆双根并联、50 米容量，满足 500kW 负载电流输送要求。

• 电动平稳收放：驱动电机具备良好调速性能与力矩特性，收放速度连续可调、启停平稳，电缆收放平稳可靠。

• 电气保护完善：过载、短路、过流、过压、欠压保护齐全，配置主回路断路器、控制回路断路器、急停按钮，电气元件选用优质品牌，满足 GB/T 14048.1 等国家标准要求。

• 限位保护：设置收缆极限限位与放缆极限限位（双触点设计），防止过收过放损坏设备。

• 手动/电动切换：断电或故障时可手动操作收放电缆；电磁抱闸（失电制动）瞬间锁紧卷盘，防止电缆因自重滑脱，并配备手动机械释放机构。

• 适应集装箱环境：框架式模块化结构、封闭式防尘设计、防腐处理（RAL7035 工业灰），适应集装箱内高低温、高湿运行环境。

四、现场落地实施

• 卷盘按集装箱内安装空间（W2000×D1500×H2000）固定式安装，确认机械强度可靠、运输与运行无变形摇晃；

• 大电流主动力回路、控制回路、弱电信号线分开敷设，采取隔离防护与屏蔽措施，满足 EMC 电磁兼容要求；

• 电缆进出线采用防水重载连接器/航空插头（IP67），端子排阻燃、接线规范，动力、控制、接地端子明确区分；

• 调试收放速度、限位开关、急停、手动/电动切换与抱闸释放机构，确认收缆放缆动作正常、限位可靠；

• 验证电气间隙、爬电距离、温升满足 GB/T 14048.1 要求，绝缘电阻、工频耐压、高低温与湿热适应性测试合格后投入使用。

五、应用效果

• 大截面电缆电动收放，替代人工盘绕，收放效率提升、劳动强度明显降低；

• 收放速度连续可调、启停平稳，电缆收放平稳，减少拖地摩擦与冲击损伤；

• 收缆/放缆极限限位配合失电制动，防止过收过放与电缆滑脱，设备运行更安全；

• 过载、短路、过流、过压、欠压等电气保护完善，500kW 级供电安全可靠；

• 手动/电动切换功能，断电或故障时可应急手动收放电缆，保障储能系统应急转运与投运；

• 防腐防尘处理适应集装箱内高低温、高湿环境，满足长期连续运行要求。
