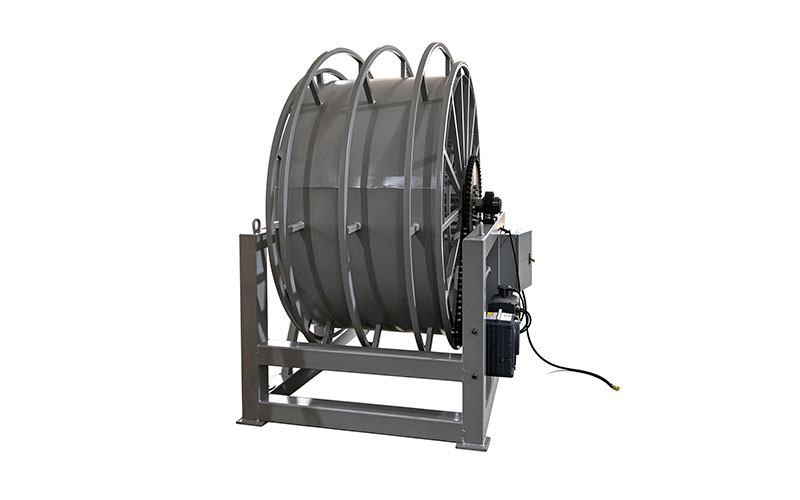

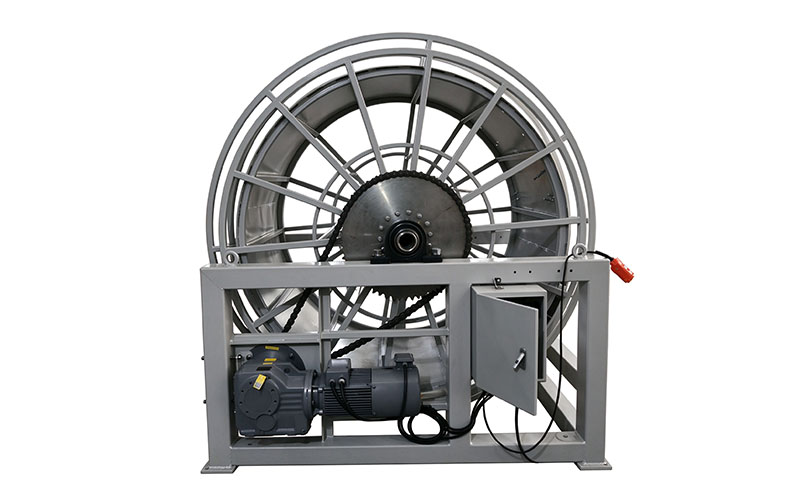

电动储能供电电缆卷盘（大截面双缆・集装箱固定式）

1. 产品介绍

电动储能供电电缆卷盘（大截面双缆・集装箱固定式）是江苏世泽环保科技有限公司为移动储能系统大截面电缆对外供电定制开发的电动收放装置。产品适配 0.6/1kV-4×150mm² 电缆双根并联、单根 50 米，共同承担 500kW 级负载电流输送。采用电动驱动，AC 380V/50Hz 三相供电，收放速度 0-20 米 / 分连续可调，启停平稳；配置收缆 / 放缆极限限位（双触点）与电磁抱闸失电制动，防止过收过放与电缆滑脱；具备手动 / 电动切换功能，断电或故障时可应急手动收放电缆。电气保护完善，覆盖过载、短路、过流、过压、欠压、过热、堵转、缺相等故障。框架式模块化结构、封闭式防尘设计、防腐处理（RAL7035 工业灰），适应集装箱内 - 20℃～+50℃、高湿运行环境。产品按常规定制设计制造，广泛用于移动储能系统、应急供电、临时用电、新能源并网等大截面电缆供电场合。

2. 技术参数

3. 产品特点

• 大截面双缆适配：适配 150mm² 电缆双根并联、50 米容量，满足大功率负载电流输送要求

• 电动平稳收放：收放速度 0-20 米 / 分连续可调、启停平稳，电缆收放平稳可靠

• 电气保护完善：过载、短路、过流、过压、欠压、过热、堵转、缺相保护及紧急停机

• 限位保护：收缆 / 放缆极限限位双触点设计，防止过收过放损坏设备

• 手动 / 电动切换：断电或故障时应急手动收放；电磁抱闸失电制动，防电缆滑脱

• 适应严苛环境：封闭式防尘、防腐处理，适应集装箱内高低温、高湿运行环境

4. 应用行业和使用场景

• 移动储能系统：集装箱式储能装置、移动储能电站对外供电

• 应急供电：断电应急、移动电源车供电

• 临时用电：工地、活动现场临时用电

• 新能源并网：新能源储能并网输送

• 大截面电缆供电：需大截面电缆对外供电的移动装备场合

5. 背景与解决痛点

移动储能系统通过大截面电缆对外供电：电缆粗重、单根 50 米双根并联，人工盘绕收放劳动强度大、效率低；拖地移动易磨损绝缘层；收放无极限控制易过收拉断、过放滑脱；500kW 级负载对电气保护要求高；停电或故障时无法收放电缆，影响应急使用；集装箱空间紧凑、高低温跨度大、湿度高，对设备防腐防护要求高。

本卷盘采用电动平稳收放，替代人工盘绕，效率提升、劳动强度降低；收缆 / 放缆极限限位配合失电制动，防止过收过放与电缆滑脱；过载、短路、过流、过压、欠压等电气保护完善，供电安全可靠；手动 / 电动切换保障断电应急收放；封闭式防尘与防腐处理适应集装箱严苛环境。

6. 定制能力说明

除标准规格之外，江苏世泽环保科技有限公司可根据客户实际工况进行设计和改良，可为重型设备厂家、车载供给能源厂家、清洗设备厂家等量身定制卷盘产品，可调整管线适配规格、安装结构、外壳材质、驱动方式、适用工况等参数，欢迎致电 13961120835 咨询。

7. 常见选型问题 FAQ

Q1：卷盘适配多大规格的电缆？A：适配 0.6/1kV-4×150mm² 电缆双根并联、单根长度 50 米，共同承担 500kW 级负载电流；其他电缆规格可按负载需求定制。

Q2：断电时如何收放电缆？A：具备手动 / 电动切换功能，电磁抱闸配备手动机械释放机构，无电状态下可人工释放抱闸、接入摇柄收放电缆；手动摇柄插入时自动切断电机启动回路，防止突发来电伤人。

Q3：如何防止电缆过收过放？A：设置收缆极限限位与放缆极限限位，限位开关双触点设计；放缆到终端时卷筒上保留两圈以上电缆，防止全部放出导致滑脱。

Q4：卷盘具备哪些电气保护？A：具备过载、短路、过流、过压、欠压、过热、电机堵转、缺相保护及紧急停机功能，配置主回路断路器、控制回路断路器、急停按钮，满足 GB/T 14048.1 相关要求。

Q5：安装方式与防护等级？A：集装箱内固定式安装，防护等级 IP54；框架式模块化结构、封闭式防尘设计，防腐处理（RAL7035 工业灰，ISO 12944 C3），适应集装箱内运行环境。

Q6：可以按工况定制吗？A：可以。除标准规格外，可根据实际工况调整电缆适配规格、安装结构等参数，详见定制能力说明。

8. 交付与服务说明

提供前期选型技术咨询，出厂检验，交付后技术对接支持，具备货物进出口资质，可对接外贸项目询价。
